通風套管結構
- 品牌：???潤泰達
- 型號：???

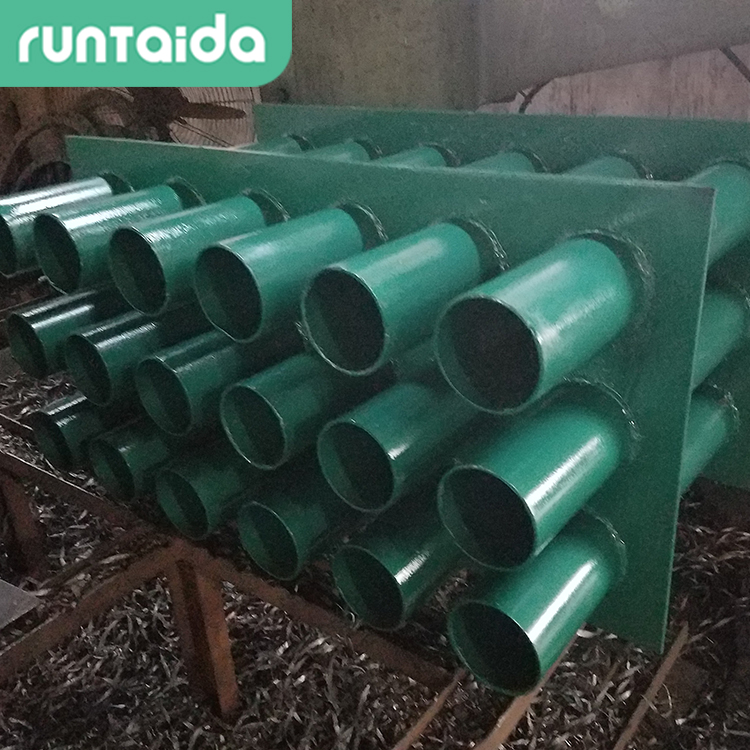

人防密閉套管是一種主要用于五金管道的建筑預埋管件。
人防密閉套管主要是按照國家標準04FS02圖集所進行生產的，該產品主要是為了解決有些地下工程需要管路穿墻而過，而通過處又有嚴密防水要求；還有些構筑物也需要管路穿墻而過，同時又限制管路不能因溫度變化或外力產生伸縮和位移，更不允許管路在外在因素作用下產生振動而設計制作的。人防密閉套管的管子從套管中間所通過的時候，管子的外徑與套管的中間應該采用填料所進行密封，起到了止水防漏和減震的作用。
型 號：07FS02
防護密閉套管的型號是：A型、B型、C型、D型、E型、F型
防護密閉套管執行的標準是：《07FS02防空地下室給排水設施安裝》
防護密閉套管的作用是：對于穿過人防維護的管道起到防護密閉措施，所有又稱為人防密閉套
A型防護密閉套管主要由：鋼制套管和翼環做成，適用與穿鋼塑復合管的管道。
B型防護密閉套管主要由：鋼制套管、翼環和擋圈組成，適用與穿鋼管的管道。
C型防護密閉套管主要由：鋼制套管、翼環、擋版、固定法蘭組成，適用與穿鋼塑復合管的管道。
D型防護防水套管主要由：鋼制套管、翼環、擋圈、擋板、固定法蘭組成，適用于穿鋼管的管道。
E型防護密閉套管主要由：鋼制套管、翼環、固定法蘭、擋板組成，適用與穿鋼塑復合管的管道。
F型防護密閉套管主要由：鋼制套管、翼環、擋圈、固定法蘭、擋板組成，適用與穿鋼管的管道。
有擋板和固定法蘭的防護密閉套管在安裝時，需要先把填充材料施工完后再進行擋板和固定法蘭的焊接。
|
型號 |
FTG-R柔性防水套管 |
FTG-G剛性防水套管 |
|||
|
公稱通徑DN |
全長 |
適用于墻厚 |
翼環直徑 |
長度(＝墻厚) |
翼環直徑 |
|
50 |
380 |
300 |
175 |
200 |
225 |
|
65 |
380 |
300 |
190 |
200 |
241 |
|
80 |
384 |
300 |
215 |
200 |
263 |
|
100 |
384 |
300 |
240 |
200 |
288 |
|
125 |
386 |
300 |
265 |
200 |
315 |
|
150 |
386 |
300 |
295 |
200 |
341 |
|
200 |
386 |
300 |
350 |
200 |
394 |
|
250 |
388 |
300 |
405 |
200 |
449 |
|
300 |
388 |
300 |
465 |
200 |
503 |
|
350 |
392 |
300 |
515 |
200 |
577 |
|
400 |
392 |
300 |
570 |
200 |
628 |
|
450 |
394 |
300 |
625 |
200 |
684 |
|
500 |
394 |
300 |
680 |
200 |
736 |
|
600 |
407 |
300 |
795 |
200 |
841 |
|
700 |
409 |
300 |
900 |
200 |
947 |
|
800 |
411 |
300 |
1025 |
200 |
1054 |
|
900 |
413 |
300 |
1135 |
200 |
1161 |
|
1000 |
415 |
300 |
1245 |
200 |
1267 |
