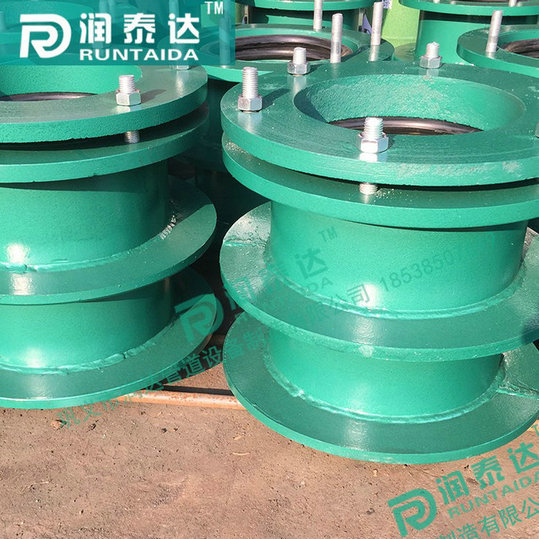

02S404鋼制柔性防水套管

鋼制柔性防水套管是根據建筑科學研究院研制設計的S312/02S404標準圖集制造的。柔性防水套管適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物；鋼性穿墻套管一般適用于管道穿過墻壁之處要求一般防水的構筑物；柔性及鋼性防水套管穿墻處之墻壁，如遇非混凝土?xí)r應改用混凝土墻壁，而且必須將套管一次凝固于墻內；穿墻套管施用于建筑、化工、鋼鐵、自來水、污水處理等單位。

詳細說明：

1.柔性填料材料：瀝清、麻絲、聚苯乙烯板、聚氯乙烯泡沫塑料板。

2.密封膏：聚硫密封膏，聚胺脂密對膏

3.防水套管穿墻處如遇非混凝土墻壁時，應局部改用混凝土墻壁，其澆注范圍應比翼環直徑（D5）大200，而且必須將穿墻套管一次澆固于墻內。

4.穿管處混凝土墻厚應小于300，否則應使墻壁一邊加厚或兩邊加厚，加厚部分的直徑至少為D5+200。

5.防水套管的重量以L=300計算如墻厚大于300時，應另行計算。
