潤達介紹剛性防水套管法蘭片如何安裝

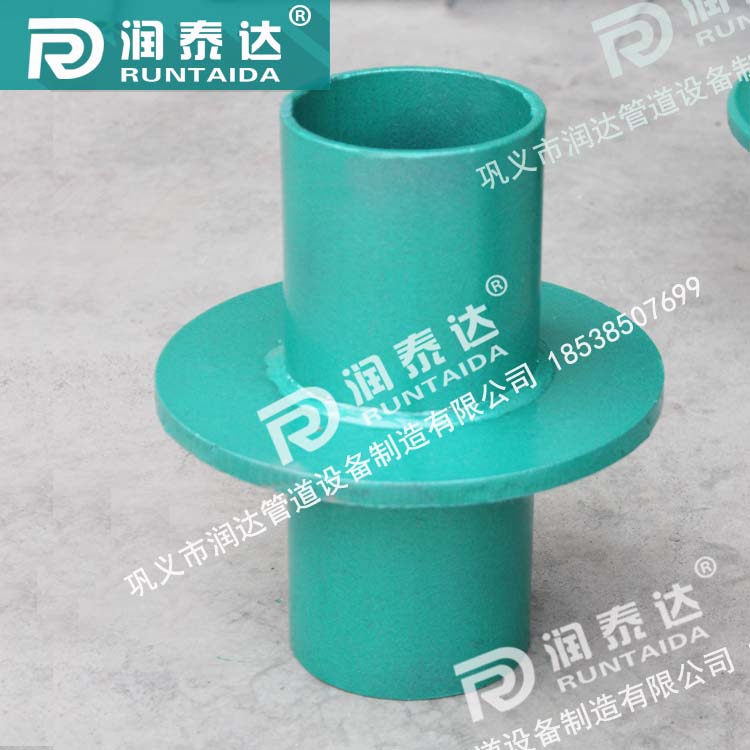

剛性防水套管法蘭片安裝：
法蘭安裝前應對法蘭的外形尺寸進行檢查，包括外徑、內徑、螺栓孔徑及數目、螺栓孔中心距、凸緣高度等是否符合技術標準的要求。法蘭密封面應平整光潔，不得有毛刺及徑向溝槽。螺紋法蘭的螺紋部分應完整、無損傷。凹凸面法蘭應能自然嵌合，凸面的高度不低于凹槽的深度。螺栓及螺母的螺紋完整，無傷痕、毛刺等缺陷。螺栓與螺母應配合良好，無松動或卡澀現象。
石棉橡膠、橡膠、塑料等非金屬墊片應質地柔韌，無老化變質或分層現象，表面不應有折損、皺紋等缺陷。金屬墊片的加工尺寸、精度、粗糙度及硬度應符合設計要求，表面無裂縫、毛刺、凹槽徑向劃痕及銹斑等缺陷。金屬及纏繞絲墊片不應有徑向劃痕、松散、翹曲等缺陷。
剛性防水套管的用途
剛性防水套管適用于管道穿墻處不承受管道振動和伸縮變形的構（建）筑物，適用于管道穿墻處空間有限或管道安裝先于構（建）筑物或管道的更新改造。對于有地震設防要求的地區，如采用剛性防水套管，應在進入池壁或建筑物外墻的管道上就近設置柔性連接。A型適用于鋼管，B,C型適用于球墨鑄鐵鋼管及鑄鐵管。
|
Dg |
D1 |
D2 |
D3 |
D8 |
D9 |
D10 |
l 0 |
l |
l 1 |
l 2 |
l 3 |
C |
δ 1 |
δ 2 |
δ 3 |
b 1 |
b 2 |
b 3 |
d |
h |
k |
ф |
M |
螺孔n |
|
50 |
60 |
70 |
90 |
108 |
109 |
99 |
60 |
60 |
70 |
50 |
12 |
1.8 |
4 |
4 |
10 |
14 |
10 |
10 |
20 |
5 |
4 |
14 |
12 |
4 |
|
70 |
73 |
83 |
103 |
121 |
122 |
112 |
60 |
60 |
70 |
50 |
12 |
1.8 |
4 |
4 |
10 |
14 |
10 |
10 |
20 |
5 |
4 |
14 |
12 |
4 |
|
80 |
89 |
99 |
121 |
140 |
141 |
130 |
60 |
60 |
75 |
55 |
14 |
2 |
4.5 |
4 |
11 |
16 |
10 |
10 |
20 |
5 |
4 |
18 |
16 |
4 |
|
100 |
108 |
118 |
140 |
159 |
160 |
149 |
60 |
60 |
75 |
55 |
14 |
2 |
4.5 |
4 |
11 |
16 |
10 |
10 |
20 |
5 |
4 |
18 |
16 |
4 |
|
125 |
133 |
141 |
161 |
180 |
181 |
168 |
50 |
60 |
75 |
50 |
16 |
2 |
5.5 |
4 |
10 |
18 |
10 |
10 |
16 |
6 |
5 |
18 |
16 |
8 |
|
150 |
159 |
165 |
185 |
203 |
204 |
190 |
50 |
60 |
75 |
50 |
16 |
2 |
6 |
4.5 |
10 |
18 |
10 |
10 |
16 |
6 |
5 |
18 |
16 |
8 |
|
200 |
219 |
229 |
249 |
273 |
274 |
258 |
60 |
60 |
75 |
50 |
16 |
2 |
7 |
6 |
10 |
20 |
10 |
15 |
20 |
8 |
7 |
18 |
16 |
8 |
|
250 |
273 |
281 |
301 |
325 |
326 |
308 |
50 |
60 |
75 |
50 |
16 |
2 |
8 |
7 |
10 |
20 |
10 |
15 |
16 |
8 |
7 |
18 |
16 |
12 |
|
300 |
325 |
332 |
352 |
377 |
378 |
358 |
50 |
60 |
80 |
55 |
16 |
2.5 |
9 |
8 |
10 |
20 |
10 |
15 |
16 |
8 |
7 |
23 |
20 |
12 |
|
350 |
377 |
383 |
401 |
426 |
427 |
406 |
50 |
60 |
85 |
55 |
20 |
2.5 |
9.5 |
9 |
9 |
22 |
10 |
15 |
16 |
8 |
7 |
23 |
20 |
12 |
|
400 |
426 |
434 |
454 |
480 |
481 |
461 |
50 |
60 |
85 |
55 |
20 |
2.5 |
9 |
9 |
10 |
24 |
10 |
15 |
16 |
8 |
7 |
23 |
20 |
16 |
|
450 |
480 |
486 |
506 |
530 |
531 |
511 |
50 |
60 |
85 |
60 |
20 |
2.5 |
9 |
9 |
10 |
24 |
12 |
15 |
16 |
8 |
7 |
23 |
20 |
16 |
|
500 |
530 |
540 |
560 |
588 |
589 |
569 |
60 |
70 |
95 |
65 |
20 |
2.5 |
9 |
9 |
10 |
25 |
12 |
15 |
20 |
8 |
7 |
23 |
20 |
16 |
|
600 |
630 |
640 |
660 |
688 |
689 |
669 |
60 |
70 |
95 |
65 |
22 |
2.5 |
9 |
9 |
10 |
26 |
12 |
20 |
20 |
10 |
9 |
25 |
22 |
20 |
|
700 |
720 |
730 |
750 |
778 |
779 |
759 |
60 |
75 |
110 |
75 |
25 |
2.5 |
9 |
9 |
10 |
28 |
12 |
20 |
20 |
10 |
9 |
25 |
22 |
24 |
|
800 |
820 |
830 |
850 |
878 |
879 |
859 |
60 |
75 |
110 |
75 |
25 |
3.5 |
9 |
9 |
10 |
28 |
12 |
20 |
20 |
10 |
9 |
30 |
27 |
24 |
|
900 |
920 |
930 |
950 |
978 |
978 |
959 |
60 |
75 |
110 |
75 |
27 |
3.5 |
9 |
9 |
10 |
30 |
12 |
20 |
20 |
10 |
9 |
30 |
27 |
24 |
|
1000 |
1020 |
1030 |
1050 |
1078 |
1079 |
1059 |
60 |
75 |
110 |
75 |
27 |
3.5 |
9 |
9 |
10 |
30 |
12 |
20 |
20 |
10 |
9 |
30 |
27 |
28 |
